EM EYE

ESD Event Detection Meter

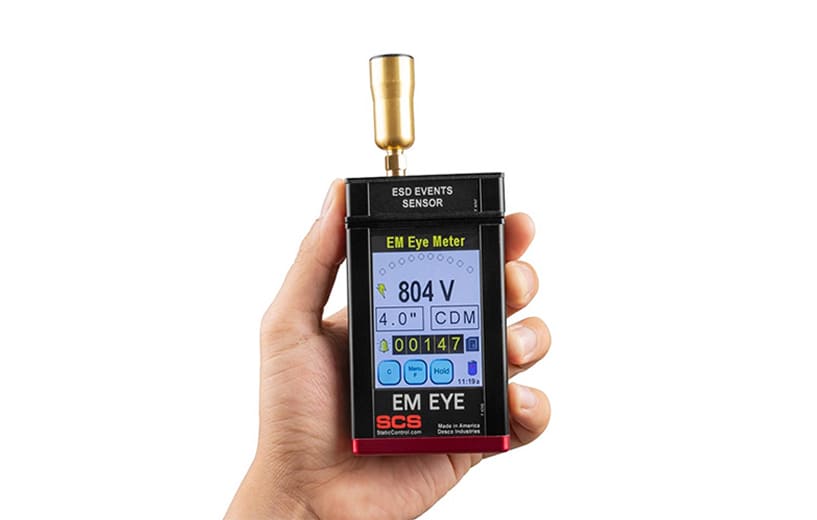

EM EYE-1EM EYE-1

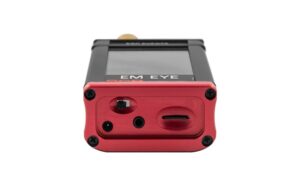

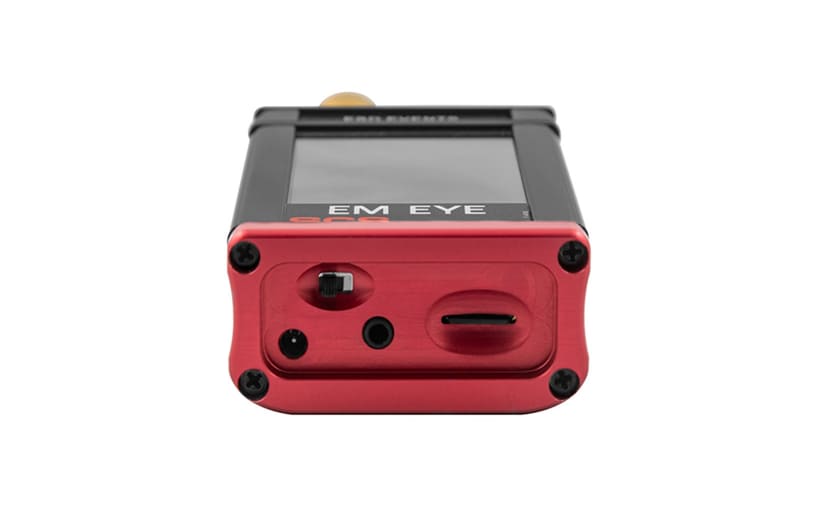

EM EYE-2EM EYE-2

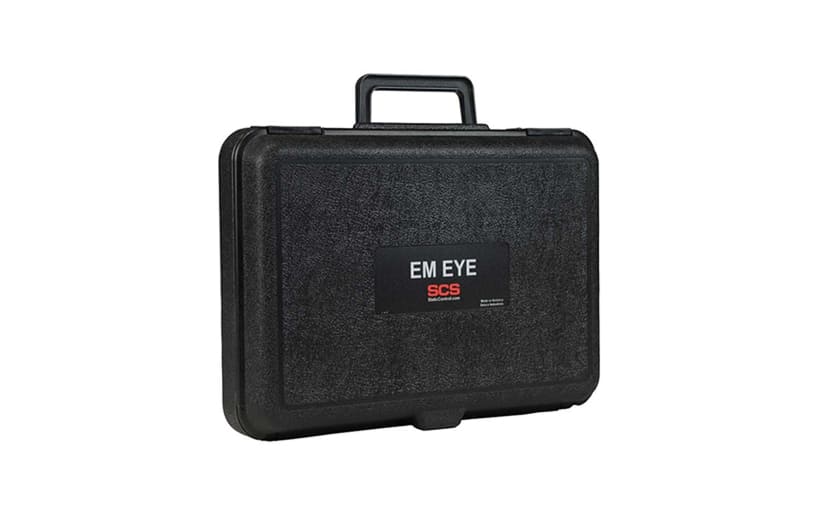

EM EYE-3EM EYE-3
정전기방전(ESD)이 발생하면 함께 동일한 주파수 대역의 RF 신호를 발생시킵니다.
ESD Event Detection은 이 신호를 통해 ESD 발생 유무를 확인할 수 있습니다.
EM EYE는 넓은 LCD 디스플레이를 통해 방전의 크기와 횟수를 확인 가능
Trigger 조절을 통해 방전 수준 조절이 가능합니다.
ESD Auditor 사용 추천

video

FEATURES

BENEFITS

SPECIFICATION

Power
Power Adapter
100-240 VAC
50-60 Hz
Output: 7.5 VDC @ 1.5 A
Output Plug Plarization: Cernter Positive
Output Plug: 5.5 mm O.D x 2.1
mm I.D x 9.5 mm L
ESD Event Monitor
Measurement
Magnitude ESD Event
ESD Event Threshold
Default setting: 80 dBµV
Raw Input Signal
60 dBµV (~1mV) to 134 dBµV (~5.0V)
Filtering Function
ESD
Static Voltage Monitor
Measurement
Static Voltage – Change of electrostatic field
Static Voltage Setting Range
12.5 V, 100 V, 250 V, 500 V, 1000 V, smart coefficient adjust
Output
Ethernet
Ionizer Voltage and Decay Monitor
Compatible Ionizer
Steady-State DC
Max. Decay Ttime Reading
16 seconds** max, typical
Max. Decay Test Voltage
±5 V
Connectivity
Input
SMA Connector for Remote antenna
Outputs
RJ45 connector for Eternet output; 2-position terminal block for relay output
General
Alarm
Buzzer
Display
LCD
Dimensions
(antenna not included)
3.17″ W x 2.25″ H x 1.26″D
(81 mm W x 57 mm H x 32 mm D)
Weight
183g
