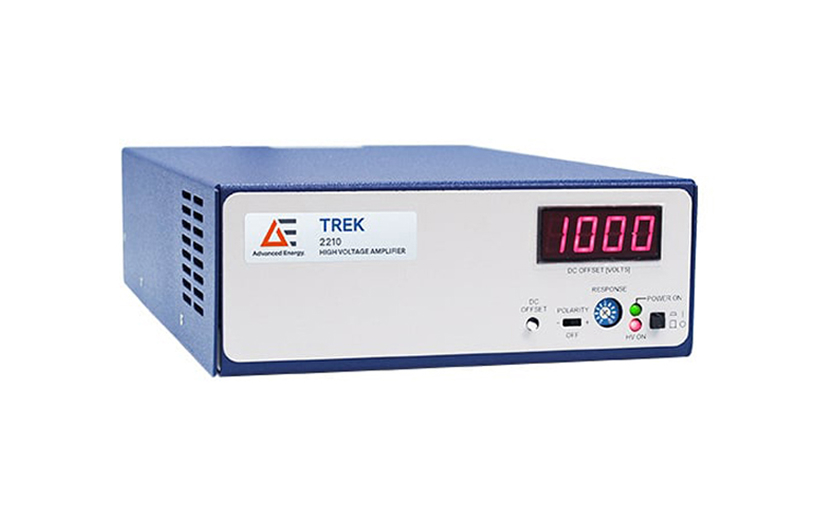

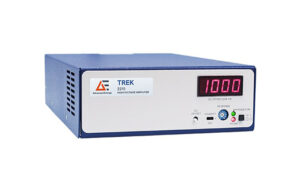

Model 2200

Piezo Driver, High Voltage Amplifier
Model 2200Model 2200
AE사의 Trek Model 2200 시리즈는 합리적인 비용과 고성능의 압전소자용 고전압 증폭기 입니다.
40 Watt 고전압 증폭기 시리즈는 세가지 출력 전압 레벨로 구분되며, 고성능에 탁월한 신뢰성을 보여줍니다.
모든 증폭기는 출력전압 범위 전체에서 전류를 억제하거나 부하 저항에 싱크하거나 소싱하는 4사분면 활성 출력을 갖추고 있습니다.

video

FEATURES

BENEFITS

SPECIFICATION

Output Voltage Range
Model 2205: 0 to ±500V
Model 2210: 0 to ±1kV
Model 2220: 0 to ±2kV
Output Current Range
See data sheet
Gain
Model 2205: 50V/V
Model 2210: 100V/V
Model 2220: 200V/V
Slew Rate
Greater than 150V/μs (10% to 90%)
Large Signal Bandwidth
Model 2205: DC to greater than 75 kHz (-3dB)
Model 2210: DC to greater than 40 kHz (-3dB)
Model 2220: DC to greater than 7.5 kHz (-3dB)
Dimensions
205 W x 85 H x 325 D mm
Weight
2 kg
