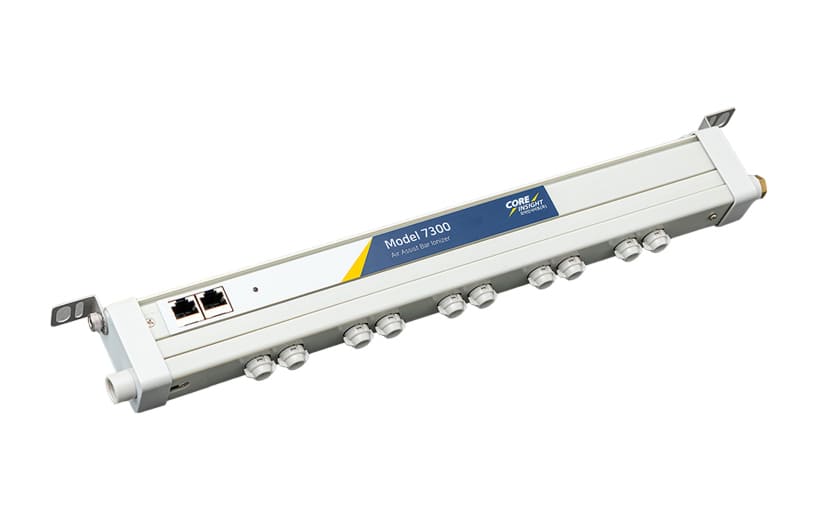

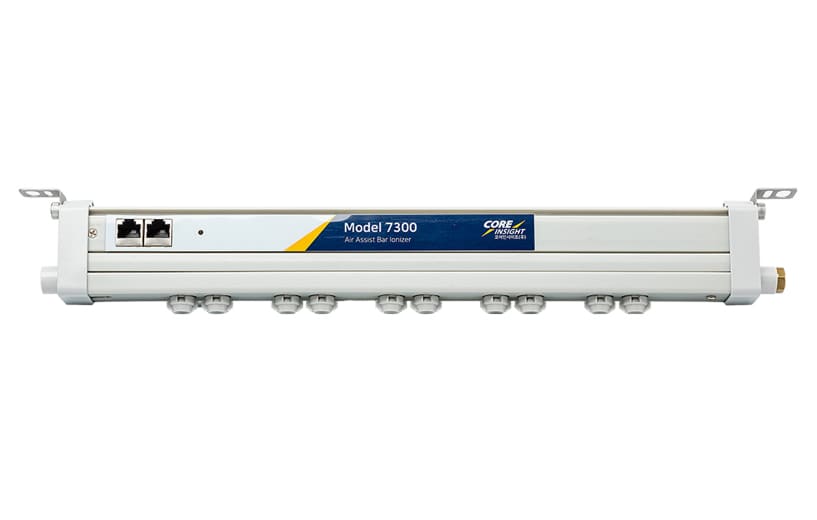

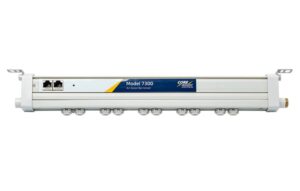

Model 7300

Bar Ionizers

scroll down

ESD Application

CoreStat® Self-Balanced DC Bar Ionizer

코어인사이트의 CoreStat® Steady-State DC 기술이 적용된 Model 7300 Bar 타입 이오나이저는 PCB 등의 ESD제어서 사용하기 위한 개발된 제품 입니다.
주로 장비 내부에 설치하는 제품으로 낮은 Peak Offset 전압 (±35V)를 유지하며, ESD 손상 위험이 큰 Class 0 수준의 민감한 소자를 다루는 공정에서도 사용이 가능합니다.
LED를 통해 HVP/Balance 상태를 쉽게 확인할 수 있도록 사용자의 편의를 고려하였습니다.

video

FEATURES

Steady-State DC 이온 발생 기술
검교정 불필요 고전압 전원 기술
LED & Audio 알람을 통한 HVP/Balance 경고

안정적인 이온 밸런스
낮은 이온 밸런스
모니터링(FMS) 시스템 적용

BENEFITS

SPECIFICATION


Input Voltage	24V DC, RJ-45 terminal
Output Voltage	0 to ±5 kV DC, Self-Balance
Ion Emission	Steady-State DC Technology
Ion Balance	Less than ± 35 V Peak Offset Voltage
Discharge Time	Less than 3 seconds at 300 mm
Output Control	Intrinsic Self-Balanced
Emitter Points	Tungsten 99.99%
Alarms	Visual & Audio alarm operate for power failure
Monitoring	RJ-45 Interface
Display	LED(Green & Red)
Operating Environment	Temperature: 15 – 35 ℃, nominal Humidity: 35 – 75%
Material	Enclosure: ABS plastic Bracket: Polycarbonate
Dimensions (mm)	64 H x 35 D x L (300, 400, 500, 600, 1200)
Warranty	1 year limited warranty
